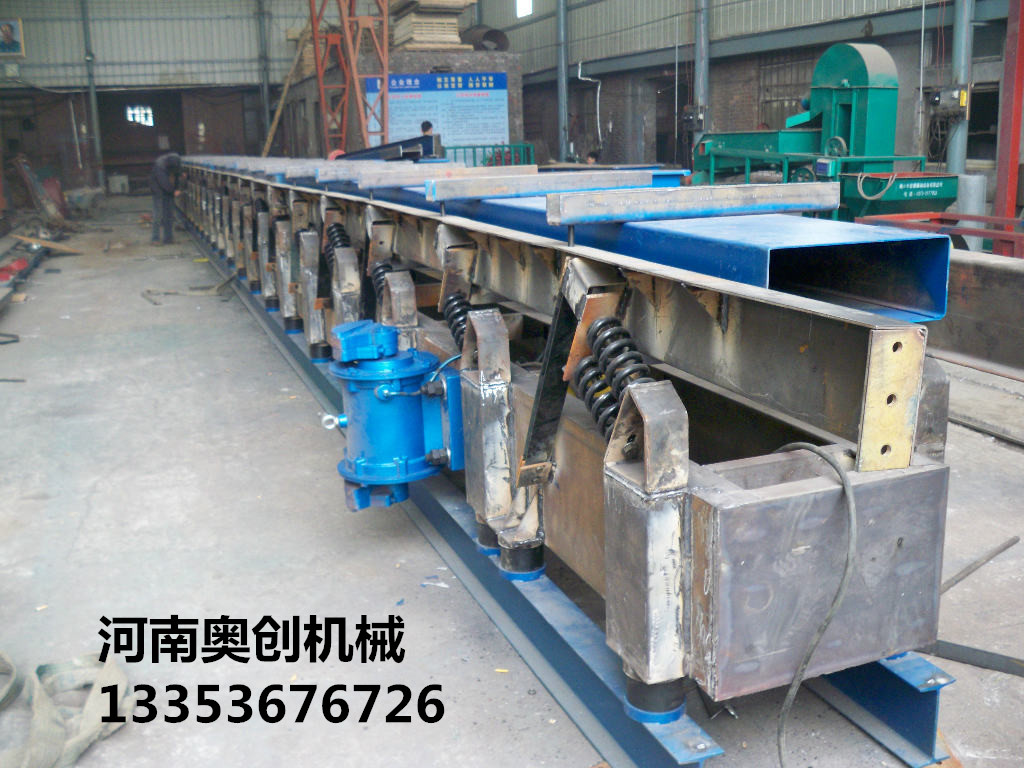

SCG系列耐高溫水平振動輸送機產品概述:
       SCG型長距離高溫物料振動輸送機廣泛應用于礦山、冶金、建材、煤炭、化工、糧食、醫藥等行業且溫度在300℃ 以下的各種粉狀、粒狀、塊狀及其混合物等物料的輸送。它是一種通用性很強且結構先進的高溫物料振動輸送設備。例如：水泥行業的原料、中間半成品及成品的輸送，化工行業固體原料、半成品的輸送，采掘行業礦石、精礦與尾礦的輸送等等。它是一種通用性很強且結構先進的振動輸送設備。

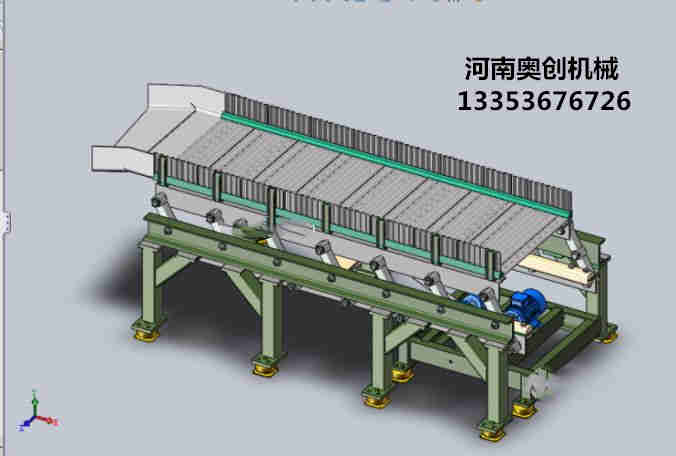

SCG系列耐高溫水平振動輸送機工作原理:
       SCG系列長距離振動輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。SCG型長距離振動輸送機有敞開式、封閉式兩種，料槽橫截面可以做成圓形、矩形和梯形等多種型式。料槽的進料和出料也可根據需要制成一點進料、一點出料，一點進料、多點出料，多點進料、一點出料等多種型式。輸送距離較長時可用多臺輸送機連接起來輸送。SCG型長距離振動輸送機料槽使用橡膠彈簧或鋼簧支承，依靠固定在料槽上的兩臺振動電機的自同步運轉，使料槽產生直線振動。

SCG系列耐高溫水平振動輸送機產品特點:
     1.即可全封閉輸送，消除粉塵污染，也可敞開輸送；
     2.輸送量大、隔熱效果好，不需冷卻裝置，耗電少；
     3.結構簡單、調試容易、易損件品種少、維修方便；
     4.啟動、停機迅速、運轉平穩，隔振性能好、燥音小；
    5.安裝方便，不需專用地基及地角螺栓，便于移動位置；
    6.單機輸送機距離可達20米，多機軟連接可隨需要任意延長；
    7.可以多點進、卸料，適宜于水泥熟料及礦渣庫底、庫頂輸送。

SCG系列耐高溫水平振動輸送機技術參數表:
型號SCG300 SCG400 SCG600 SCG800
單機輸送距離5-25 8-25
輸送產量（T/H）≤15 ≤25 ≤40 ≤60
電動功率（TW）3-7.5  5.5-1
設備每米重量（KG/M）300 500 700 800
物料性質 粒度（MM）.5<D<1000.5<D<200
物料性質 溫度（℃）<300

物料性質 含水量及粘性
含水量小于5%的非粘性、非易燃易爆物料
注:1.輸送產量是以散體比重為1.6噸/米3,溫度小于300℃的水泥熟料測定。
    2.若輸送其它物料時,可參照下列公司換算產量 Q=a*Q’Qλ/1.6 a-折減系數約為0.5∽1。粉狀物料取小值,塊裝物料取大值。 Q’-表中所示產量λ-輸送物料的比重。

SCG系列耐高溫水平振動輸送機安裝維護使用:

1.基本要求：
(1)振動輸送機的底架與槽體必須安裝平直，建議其平直度在10米長度不大于5-8毫米，底架與槽體過大的撓曲會引起較大的安裝應力，進而會引起這些機件的早期損壞。
(2)為了達到以上要求，隔振彈簧的下表面應該具有接近相同的標高，其允差不應大于5-8毫米。
(3)振動輸送機的導向桿的安裝角度應接近相同，剪切彈簧應與導向桿相垂直，其安裝角度對其安裝公稱位置的允差為+-1。
(4)傳動軸就與槽體中心線垂直，兩傳動連桿應互相平行，不得有過大的歪斜，安裝角度允差為+-1 ，傳動軸安裝后轉動應靈活，用手能搬動360以上。
(5)振動輸送機所有螺釘應鎖緊，一般應加彈簧墊圈，也可采用雙螺母來鎖緊。否則，螺栓很快松動，影響機器正常工作。

2.振動輸送機的安裝順序
(1)測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。
(2)將底架墊起找平。
(3)將槽體支撐在底架上，并找平。
(4)在底架下面安裝隔振彈簧及彈簧下座板。
