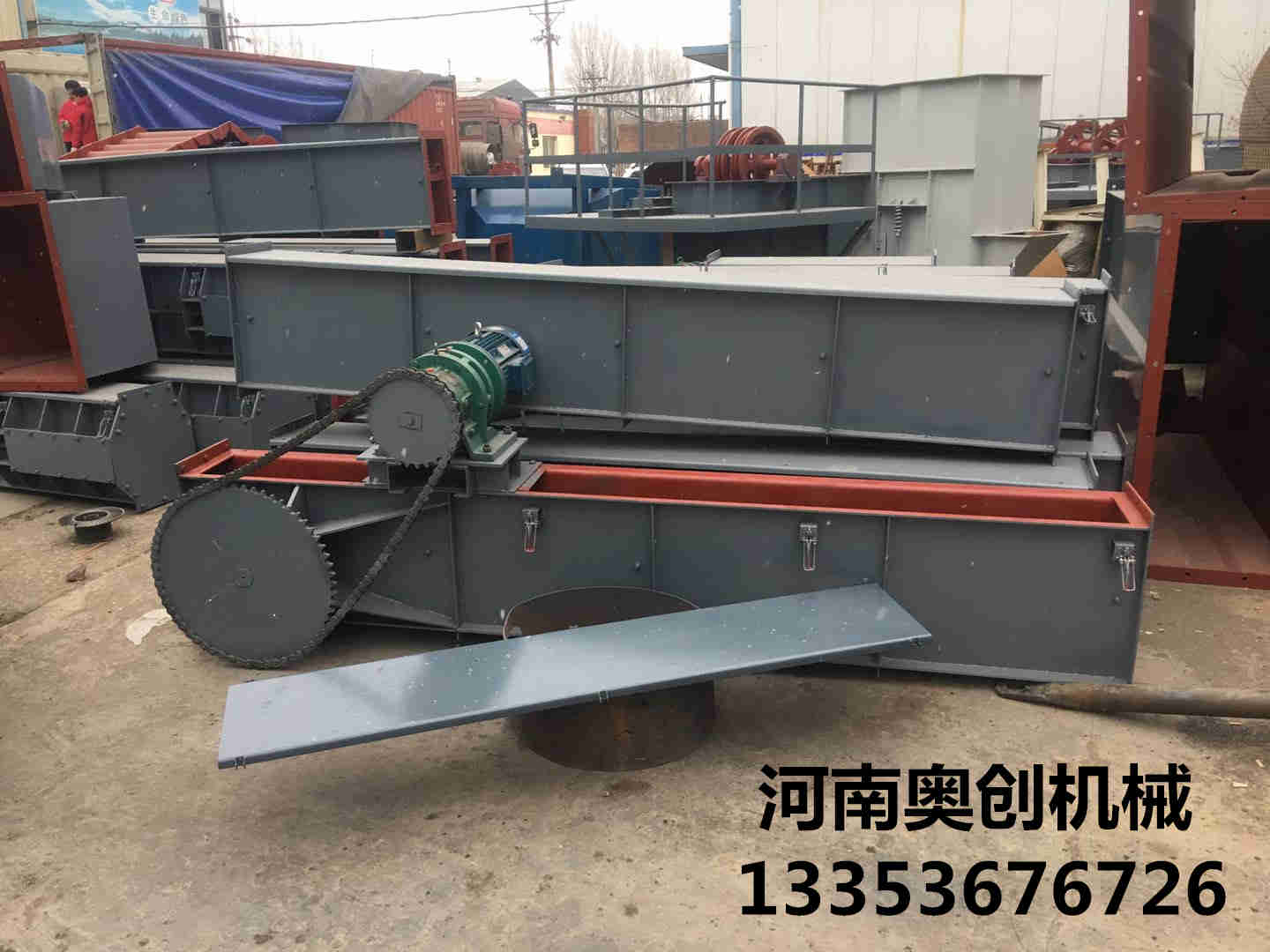

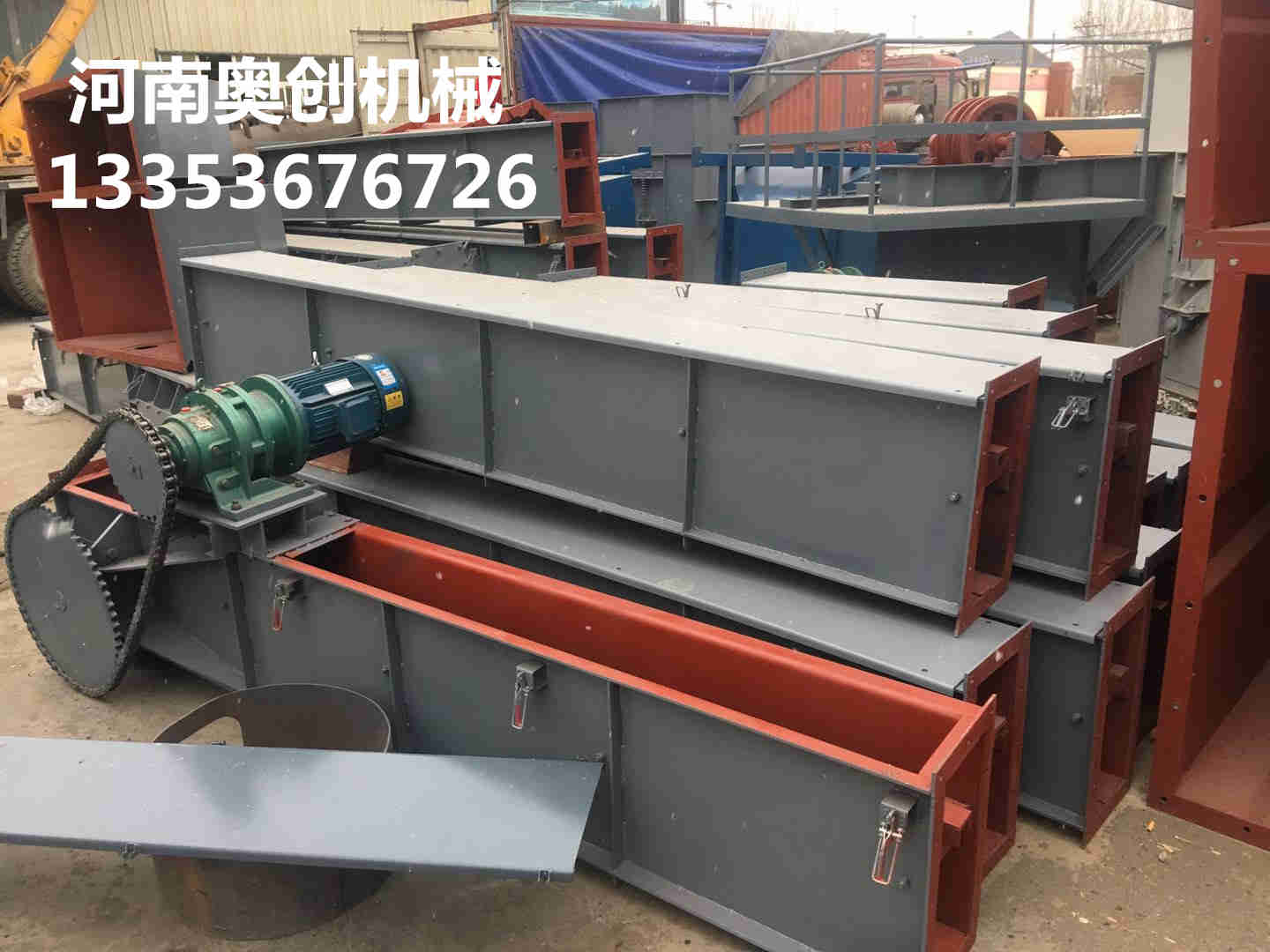

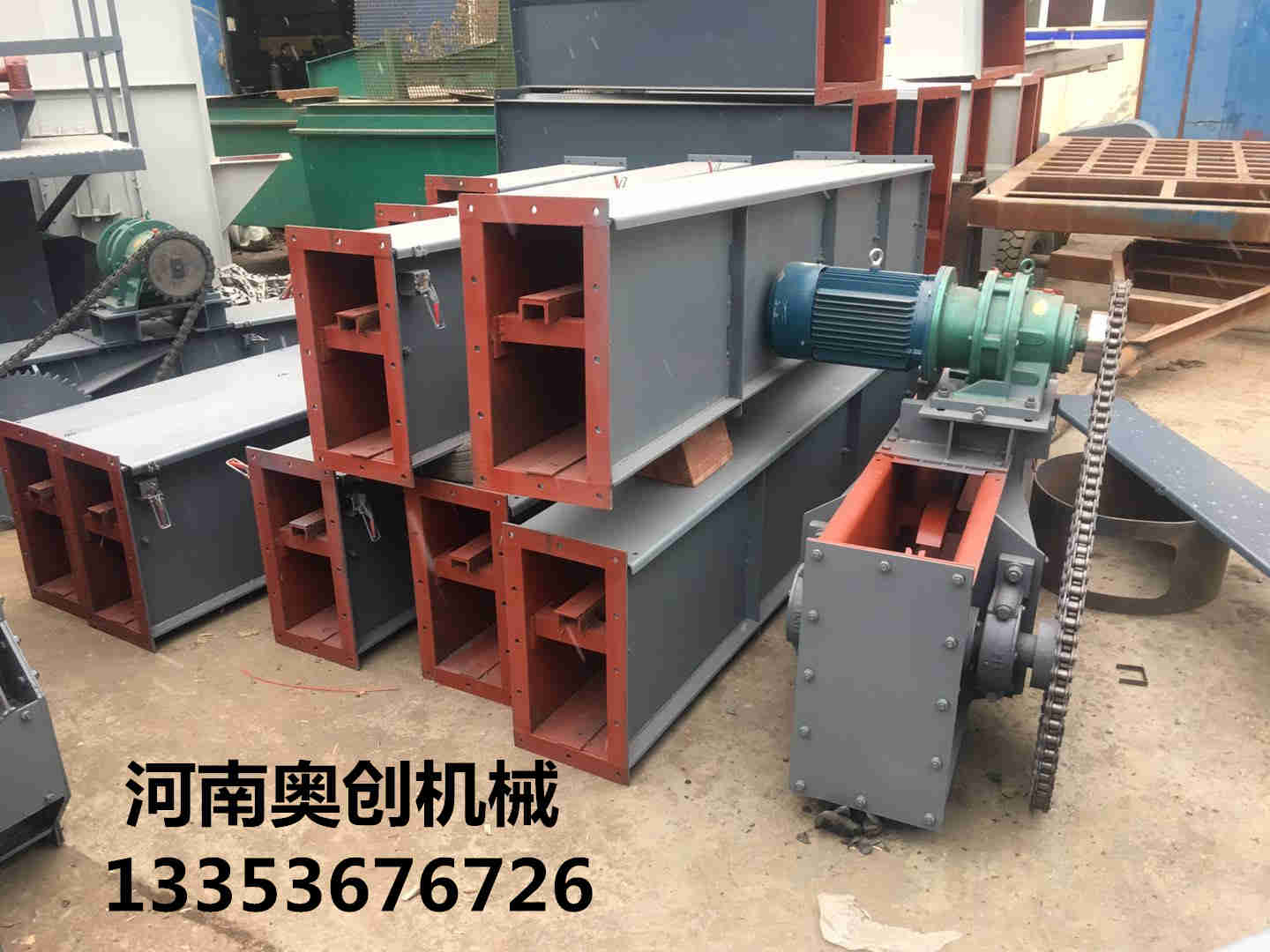

刮板輸送機
刮板輸送機的類型很多，各組成部件的形式和布置方式也各不相同，但其主要結構和基本組成部分是相同的，由機頭部、機身、機尾部和輔助設備四部分組成。
機頭部是輸送機的傳動裝置，包括機頭架、電動機、液力聯軸器、減速器、機頭主軸和鏈輪組件等。作用是電動機通過聯軸器、減速器、機頭主軸和導鏈輪，帶動刮板在溜槽內運行，將煤輸送出來。
機身是輸送機的送煤部分，由槽體和刮板鏈組成。槽體是輸送機機身的主體，是荷載和刮板鏈的支承和導向部件，由鋼板焊接壓制成型，分為中部槽、調節槽和連接槽。刮板鏈由鏈環和刮板組成。
機尾部由機尾架、機尾軸、緊鏈裝置、導鏈輪或機尾滾筒組成;導鏈輪用來改變刮板鏈方向;緊鏈裝置用來調節刮板鏈松緊。
輔助裝置包括緊鏈器、溜槽液壓千斤頂和防滑裝置等。
刮板輸送機在工作時，將敞開的槽體，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上(組成刮板鏈)，作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著槽體移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
刮板輸送機技術參數:
| 型 號 | 設計長度(m) | 輸送量(t/h) | 鏈速(m/s) | 裝機功率(kw) | 圓環鏈規格(mm) | 中部槽規格(mm) |
| SGD40/5.5V | 40 | 40 | 0.5 | 5.5 | 板式鏈 | 2000×237×330 |
| SGD280/7.5 | 40 | 30 | 0.63 | 7.5 | 10×40-B | 1200×280×125 |
| SGD280/11 | 60 | 30 | 0.63 | 11 | 10×40-B | 1200×280×125 |
| SGD320/17B | 80 | 40 | 0.59 | 17 | 14×50-B | 1200×320×150 |
| SGD320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
| SGD320/22 | 100 | 40 | 0.59 | 22 | 14×50-B | 1200×320×150 |
| SGD420/22 | 80 | 60 | 0.66 | 22 | 14×50-C | 1200×420×150 |
| SGD420/30 | 100 | 80 | 0.66 | 30 | 18×64-B | 1200×420×150 |
| SGB320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
| SGB420/22 | 80 | 80 | 0.88 | 22 | 14×50-B | 1200×420×150 |
| SGB420/30 | 100 | 80 | 0.88 | 30 | 14×50-B | 1200×420×150 |
| SGB520/30 | 100 | 100 | 0.88 | 30 | 14×50-B | 1200×520×150 |
| SGB420/40X | 100 | 100 | 0.86 | 40 | 18×64-B | 1500×420×180 |
| SGB520/40 | 100 | 120 | 0.86 | 40 | 18×64-B | 1500×520×180 |
| SGB620/40T | 100 | 150 | 0.86 | 40 | 18×64-B | 1500×620×180 |
| SGB620/80T | 160 | 150 | 0.86 | 2×40 | 18×64-C | 1500×620×180 |
| SGB630/150C | 200 | 250 | 0.86 | 2×75 | 18×64-C | 1500×630×190 |
| SGB630/180 | 150 | 400 | 0.92 | 2×90 | 22×86-C | 1500×630×222 |
| SGD630/180 | 150 | 400 | 0.92 | 2×90 | 26×92-C | 1500×630×222 |
| SGD630/220 | 150 | 400 | 1.07 | 2×110 | 26×92-C | 1500×630×222 |
| SGB630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
| SGZ630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
| SGZ630/264 | 200 | 450 | 0.95 | 2×132 | 22×86-C | 1500×630×222 |
| SGZ730/220 | 180 | 500 | 1.0 | 2×110 | 22×86-C | 1500×730×222 |
| SGZ730/264 | 200 | 500 | 1.12 | 2×132 | 22×86-C | 1500×730×222 |
| SGZ730/320 | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×730×275(鑄焊) |
| SGB764/264 | 150 | 600 | 1.12 | 2×132 | 22×86-C | 1500×764×222 |
| SGZ764/264 | 150 | 600 | 0.95 | 2×132 | 26×92-C | 1500×764×222 |
| SGZ764/320D | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×764×300(鑄焊) |
