【價格區間】：1萬-50萬
【處理能力】：根據要求定制
【適用物料】：礦粉、石粉等微粉物料
【產品別名】：振動輸送機、振動給料機
耐高溫振動水平輸送機：

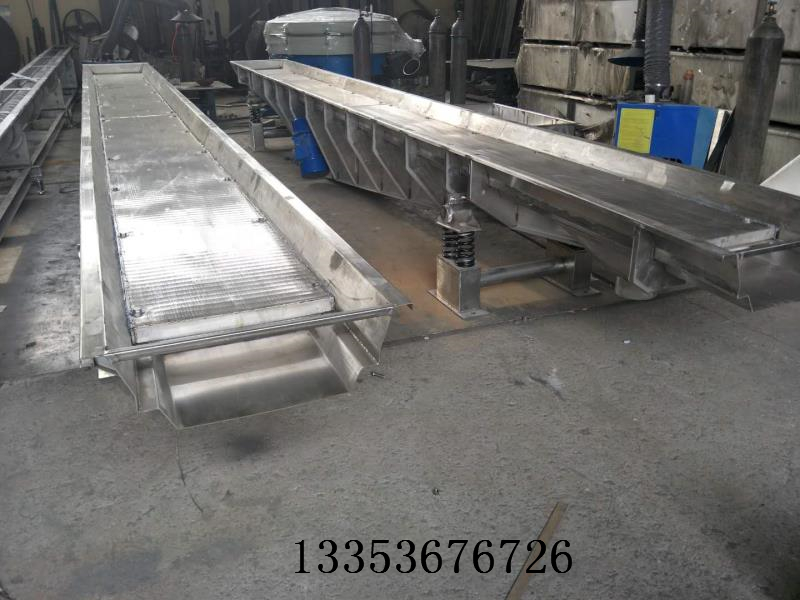

S C G耐高溫振動水平輸送機
振動水平輸送機廣泛應用于礦山、冶金、建材、煤炭、化工、糧食、醫藥等行業溫度在300℃ 以下的各種粉狀、粒狀、塊狀及其混合物等物料的輸送，它是一種通用性很強且結構先進的振動輸送設備。
主要用于粉狀、粒狀、塊狀及其混合品等物料的輸送。例如：水泥行業的原料、中間半成品及成品的輸送，化工行業固體原料、半成品的輸送,采掘行業礦石、精礦與尾礦的輸送等。
主要特點：
S C G耐高溫振動水平輸送機主要特點
1、即可全封閉輸送，消除粉塵污染，也可敞輸送；
2、輸送量大、隔熱效果好，不需冷卻裝置，耗電少；
3、結構簡單、調試容易、易損件品種少、維修方便；
4、啟動、停機迅速、運轉平穩，隔振性能好、燥音小；
5、安裝方便，不需專用地基及地角螺栓，便于移動位置；
6、單機輸送機距離可達20米，多機軟連接可隨需要任意延長；
7、可以多點進、卸料，適宜于水泥熟料及礦渣庫底、庫頂輸送。
工作原理：
S C G耐高溫振動水平輸送機工作原理
振動輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。振動輸送機有敞開式、封閉式兩種，料槽橫截面可以做成圓形、矩形和梯形等多種型式。料槽的進料和出料也可根據需要制成一點進料、一點出料，一點進料、多點出料，多點進料、一點出料等多種型式。輸送距離較長時可用多臺輸送機連接起來輸送。SCG型長距離振動輸送機料槽使用橡膠彈簧或鋼簧支承，依靠固定在料槽上的兩臺振動電機的自同步運轉，使料槽產生直線振動。
技術參數：
S C G耐高溫振動水平輸送機技術參數
|
型號 |
SCG300 |
SCG400 |
SCG600 |
SCG800 |
|
單機輸送距離（m） |
5-25 |
8-25 |
||
|
輸送產量（T/H） |
≤15 |
≤25 |
≤40 |
≤60 |
|
電動功率（TW） |
3-7.5 |
5.5-15 |
||
|
設備每米重量（KG/M） |
300 |
500 |
700 |
800 |
|
物料性質 粒度（MM） |
0.5<D<100 TD <> |
0.5<D<200 TD <> |
||
|
物料性質 溫度（℃） |
<300 |
|||
|
物料性質 含水量及粘性 |
含水量小于5%的非粘性、非易燃易爆物料 |
|||
安裝維護使用基本要求：
安裝維護使用基本要求
(1)振動輸送機的底架與槽體必須安裝平直，建議其平直度在10米長度不大于5-8毫米，底架與槽體過大的撓曲會引起較大的安裝應力，進而會引起這些機件的早期損壞。
(2)為了達到以上要求，隔振彈簧的下表面應該具有接近相同的標高，其允差不應大于5-8毫米。
(3)振動輸送機的導向桿的安裝角度應接近相同，剪切彈簧應與導向桿相垂直，其安裝角度對其安裝公稱位置的允差為±1。
(4)傳動軸就與槽體中心線垂直，兩傳動連桿應互相平行，不得有過大的歪斜，安裝角度允差為±1，傳動軸安裝后轉動應靈活，用手能搬動360以上。
(5)振動輸送機所有螺釘應鎖緊，一般應加彈簧墊圈，也可采用雙螺母來鎖緊。否則，螺栓很快松動，影響機器正常工作。
振動輸送機的安裝順序
(1)測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。
(2)將底架墊起找平。
(3)將槽體支撐在底架上，并找平。
(4)在底架下面安裝隔振彈簧及彈簧下座板。
(5)將導向桿與剪切橡膠彈簧焊接于或用螺釘固定于槽體和底架上。
(6)安裝傳動軸組件和電動機，焊接激振板。
(7)將機器落下，焊接給料口和排料口，安裝密封套，固定好兩端蓋板。
