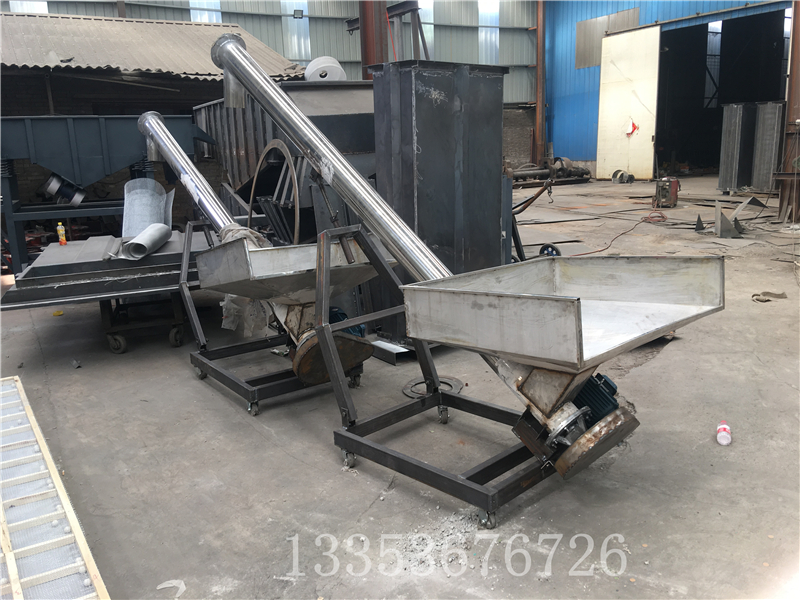

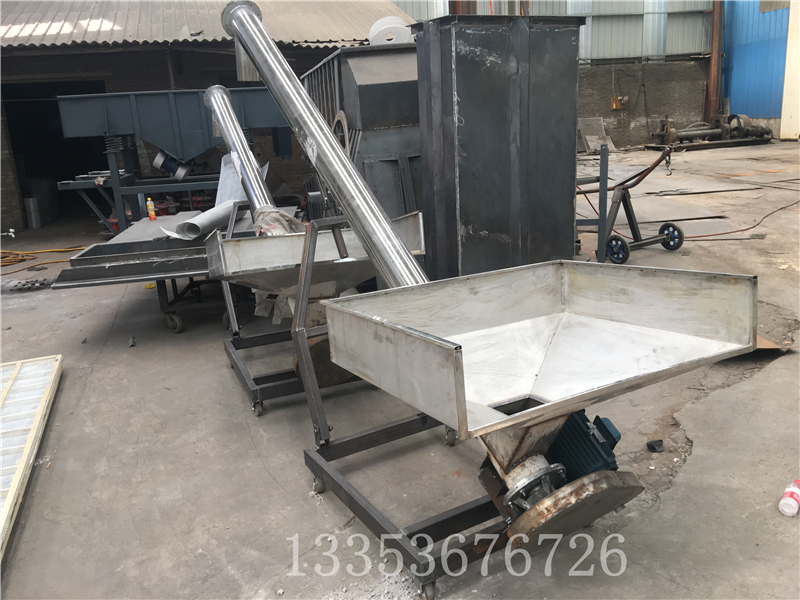

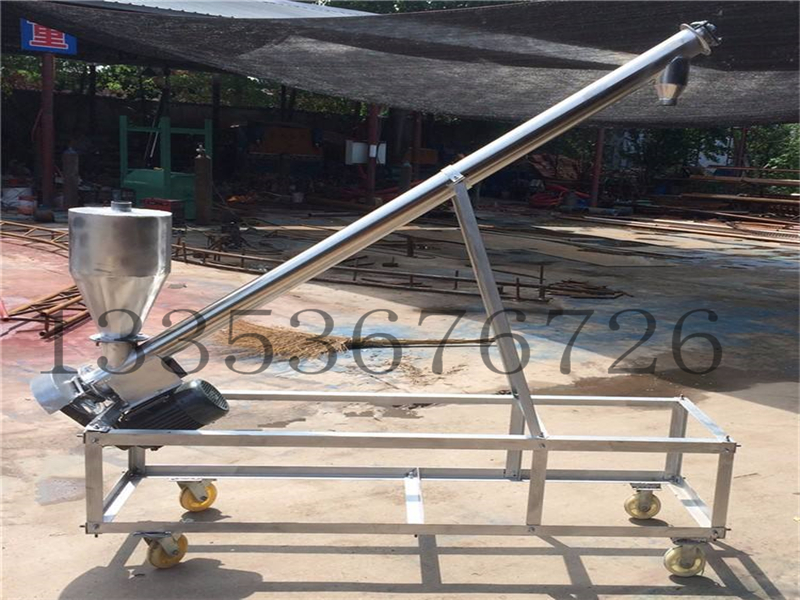

移動式螺旋輸送機產品介紹
河南奧創移動式螺旋輸送機采用優質鋼管，整體鋼性好；雙節距葉片，減少物料輸送中被壓縮程度；采用優質減速箱，重型設計，具有轉矩大、噪音低等特性。可選萬向接球，使安裝調節轉向方便。配品質優良的中吊軸承，且方便安裝。充足的備品備件，規格齊全。常用直徑165、219、273、323、407大量備貨，尺寸及角度可根據客戶要求訂制。標準件組裝，運輸方便。一次成型螺旋葉片，雙節距設計，絕不堵料。
移動式螺旋輸送機該機主要用于混凝土攪拌站輸送水泥，粉煤灰物料，還適用于化工、冶金、糧倉加工、倉儲及其它適用螺旋輸送機的場所，該機螺旋體直徑小，轉速高，輸送量大，精度高，輸送工況佳。驅動裝置采用齒輪減速機，具有轉矩大，噪音低，不滲油，壽命長，輸送外殼采用優質無縫管，法蘭連接。LSY型系列螺旋輸送機整體剛性好，承載能力大，在輸送時，無論是水平輸送，還是大傾角均可連續輸送，且可隨意選擇工作位置和工作狀態，拆裝修理方便，安全可靠，是新一代理想的產品。
移動式螺旋輸送機突出優勢
1.萬向接球，使安裝調節轉向方便。配品質優良的中吊軸承，且方便安裝。
2.優質鋼管，整體鋼性好；雙節距葉片，減少物料輸送中被壓縮程度；
3.采用優質減速箱，重型設計，具有轉矩大、噪音低等特性
4.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。
移動式螺旋輸送機細節與結構
一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。
螺旋機本體由頭節、中間節、尾節三種組成。
螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。
機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。
進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。
布置進、出料口 位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。
驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。
移動式螺旋輸送機工作原理
移動式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
技術參數
LS型
100
160
200
250
315
400
500
630
800
1000
1250
GX型
200
250
300
400
500
螺旋直徑（mm）
100
160
200
250
315
400
500
630
800
1000
1250
螺距（mm）
100
160
200
250
315
355
400
450
500
560
630
轉速（r/min）
140
120
90
90
75
75
60
60
45
35
30
輸送量QΦ=0.33（m3/h）
2.2
7.6
11
22
36.4
66.1
93.1
160
223
304
458
功率Pd 1=10m（KW）
1.1
1.5
2.2
2.4
3.2
5.1
4.1
8.6
12
16
24.4
功率Pd 1=30m（KW）
1.6
2.8
3.2
5.3
8.4
11
15.3
25.9
36
48
73.3
轉速（r/min）
120
90
75
75
60
60
45
45
35
30
20
輸送量QΦ=0.33（m3/h）
1.9
5.7
18
18
29.1
52.9
69.8
125
174
261
305
功率Pd 1=10m（KW）
1.0
1.3
2.1
2.1
2.9
4.1
4.7
6.8
9.4
14.1
16.5
功率Pd 1=30m（KW）
1.5
2.3
4.5
4.5
7
8.9
11.6
20.4
28.3
42.2
49.5
轉速（r/min）
90
75
60
60
45
45
35
35
30
20
16
輸送量QΦ=0.33（m3/h）
1.4
4.8
15
15
21.8
39.6
54.3
97
149
174
244
功率Pd 1=10m（KW）
0.9
1.2
1.9
1.9
2.5
3.4
4.3
5.4
8.1
9.5
13.3
功率Pd 1=30m（KW）
1.2
2.2
3.8
3.8
5.4
6.8
9.2
16
24.4
28.6
39.9
轉速（r/min）
75
60
45
45
35
35
30
30
20
16
13
輸送量QΦ=0.33（m3/h）
1.2
3.8
11
11
17
31.7
46.5
73.0
99.3
139
199
功率Pd 1=10m（KW）
0.75
1.1
1.6
1.6
2.1
3.1
3.7
4.6
5.7
7.7
11
功率Pd 1=30m（KW）
1.1
1.8
3.4
3.4
4.4
5.6
8
14
16.7
23.2
33
